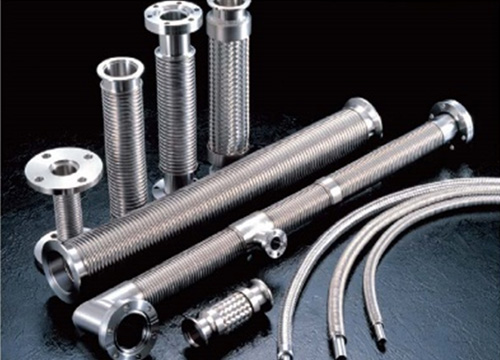

金属软管

米兰普洛的金属软管不仅具有柔软性，同时还具有耐久性及耐热性。通过编织加工，还可提高耐压性。

备有可在一般真空工艺的设备间进行连接的法兰型及长度，通过指定型号实现即时交付。

另外，为满足高洁净度的要求，还提供内表面粗糙度达0.7μm的MP处理软管。



STK系列

产品型号 法兰尺寸 ID OD 最小弯曲半径固定 最小弯曲半径重复 材质 最高使用圧力Mpa 破坏圧力Mpa
STK-016 KF16 20.2 26.7 32 170 SUS316L 3.8 28.4
STK-025 KF25 25.4 32.3 40 190 3.1 18
STK-040 KF40 39.7 49.5 60 260 3 17.7
STK-050 KF50 50.4 60.7 70 320 2.2 12



MTK系列

产品型号 法兰尺寸 ID OD 最小弯曲半径固定 最小弯曲半径重复 材质 最高使用圧力Mpa 破坏圧力Mpa
STK-016 KF16 20 24.8 35 115 SUS316L 2.74 10.68
STK-025 KF25 25.4 31.5 60 125 3.27 13.96
STK-040 KF40 40 48.2 90 150 2.11 9.34
STK-050 KF50 50 59 120 230 1.59 6.12



※编织网：采用不锈钢线材
除即时交付的本公司产品目录中的产品外，还可满足以下要求。
·指定长度(以100mm为单位)
·采用指定法兰和接头进行制作
·耐压用软管
·耐压或软管保护用编织加工
·隔热加工

标准规格

·真空用
·泄漏率：1.0x10-9Pa•m3/sec(动作时不保证寿命。)



生产能力

·CAD
·泄漏检查
·加压检查(※仅限加压规格)
